유스케이스 다이어그램

기능 모델링이란 시스템의 기능을 사용자와 공유하기 위해 그림으로 표현하는 것입니다. 기능 모델링의 종류에는 '유스케이스 다이어그램'과 '액티비티 다이어그램'이 있으며, 이 중 유스케이스 다이어그램에 대해 자세히 알아봅시다.

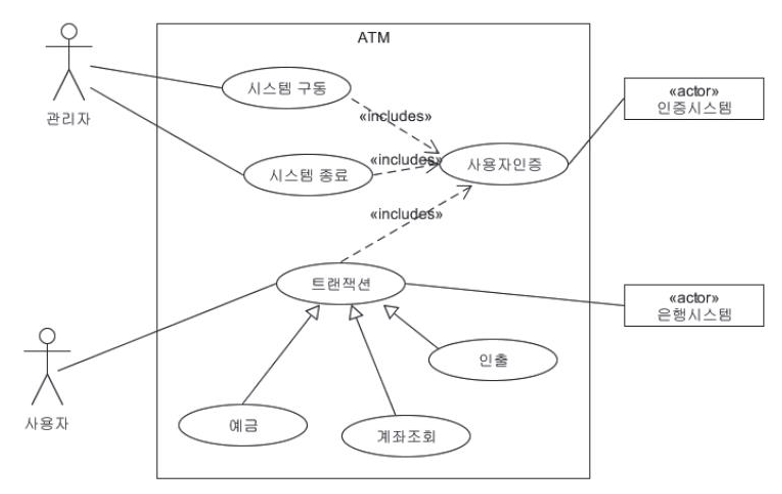

유스케이스 다이어그램이란 시스템의 기능을 사용자 관점에서 표현한 것입니다. 사용자의 요구사항을 분석하기 위한 도구로 사용되며, 시스템의 범위 및 외부 요소와 시스템 간의 상호 작용을 파악할 수 있습니다. 일반적으로 유스케이스 다이어그램은 다음과 같이 생겼습니다.







유스케이스 다이어그램의 구성 요소는 아래 4가지와 같습니다.

시스템 / 시스템 범위	액터	유스케이스	관계
큰 네모 박스	주액터 - 좌측 사람 부액터 - 우측 외부시스템	시스템 박스 내부 타원들	화살표
