시퀀스 다이어그램

동적 모델링이란 시스템 내부 요소들의 상태 변화와 상호 작용을 표현한 것입니다.  동적 모델링의 종류는 다음 3가지입니다.



- 시퀀스 다이어그램

- 커뮤니케이션 다이어그램

- 상태 다이어그램



이 세 가지 다이어그램을 차례대로 다뤄볼 것입니다.



---

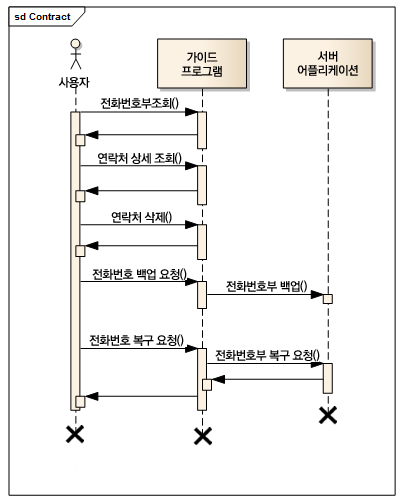

시퀀스 다이어그램이란 객체들이 메시지를 주고받는 상호 작용을 그림으로 표현한 것입니다. 객체들의 수행 기간을 확인할 수 있습니다. 시퀀스 다이어그램은 다음과 같이 생겼습니다.



시퀀스 다이어그램의 구성 요소 7가지는 다음과 같습니다.



1) 액터

외부 시스템









2) 객체

메시지를 주고받는 주체









3) 생명선

객체가 메모리에 존재하는 기간

'객체 소멸'전 까지 존재









4) 실행 상자 (활성 상자)

객체가 구동되고 있음을 표현









5) 메시지









6) 객체 소멸









7) 프레임

다이어그램의 전체 또는 일부를 묶은 것
