전송 방법

분류 기준	종류
전송 매체	유선	꼬임선 케이블 (랜 케이블)	비차폐 이중 꼬임선, UTP (Unshielded Twisted Pair)
			차폐 이중 꼬임선, STP (Shielded Twisted Pair)
		동축 케이블	얇은 동축 케이블 (thin 이더넷, 10BASE-2)
			굵은 동축 케이블 (thick 이더넷, 10BASE-5)
		광섬유 케이블	단일 모드
			다중 모드
	무선	지상 마이크로파
		위성 마이크로파
		라디오파
전송 방향	단방향	simplex
	양방향	반이중 half-duplex
		전이중 full-duplex
통신 회선 수	직렬 전송		통신 회선이 1개 필요
	병렬 전송		통신 회선이 2개 이상 필요
전송 모드	동기식 전송		송수신측 간 타이밍을 일치시킴
	비동기식 전송		송수신측 간 타이밍을 맞출 필요 없음
신호 종류	베이스밴드		디지털 신호를 전송
	브로드밴드		아날로그 신호를 전송
통신 선로	점대점 선로	point-to-point	전송매체 1개에 단말기 2개, 원거리 통신(WAN)
	멀티드롭 선로	broadcasting	전송매체 1개에 단말기 여러 개, 근거리 통신(LAN)
데이터 교환	회선 교환
	축적 교환	메시지 교환
		패킷 교환
토폴리지	성형
	버스형
	링형
	트리형
	메시형

※ 트위스트 페어 케이블(랜 케이블) 더 알아보기

- UTP 케이블의 종류

분류	Cat3	Cat5	Cat5e	Cat6	Cat6a	Cat7
규격	10BASE-T	100BASE-TX	1000BASE-T	1000BASE-TX	10GBASE-T	10GBASE-T
속도	10Mbps	100Mbps	1000Mbps	1000Mbps	10GMbps	10GMbps

- 랜 케이블의 양쪽 커넥터 규격  : RJ-45

- 랜 케이블의 또 다른 분류          : 다이렉트 케이블 / 크로스 케이블

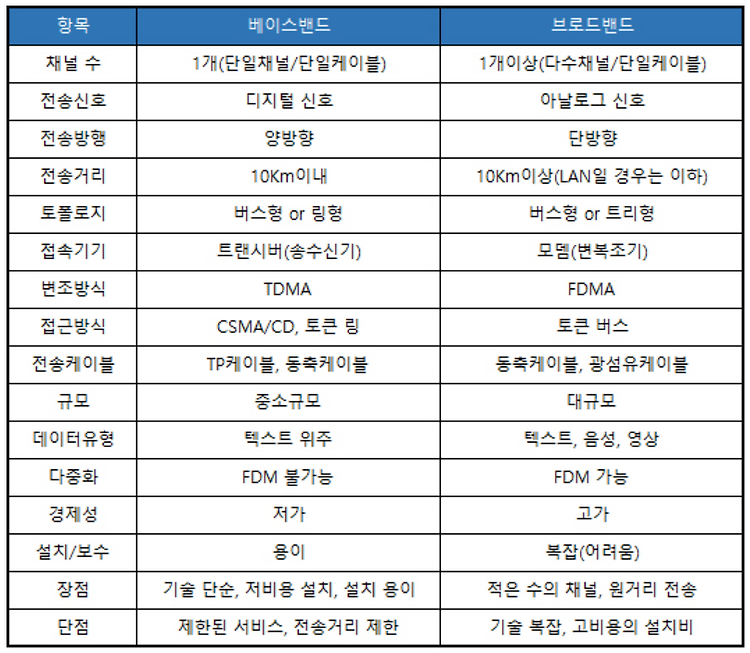

※ 베이스밴드 & 브로드밴드 더 알아보기

	베이스밴드	브로드밴드
전송 신호	디지털 신호	아날로그 신호
채널 수	1개	1개 이상
전송 방향	양방향	단방향
전송 거리	비교적 좁음	비교적 넓음
토폴로지	버스형 / 링형	버스형 / 트리형
전송 매체	동축 케이블 / TP 케이블	동축 케이블 / 광섬유 케이블
접근 방식	CSMA/CD, 토큰 링	토큰 버스
접속 기기	트랜시버(송수신기)	모뎀(변복조기)
변조 방식	TDMA	FDMA

베이스밴드와 브로드밴드의 차이점



베이스밴드는 한 번에 하나의 신호를 주파수 대역이 겹치지 않게끔 근거리에, 직접 보내는 형태입니다.

브로드밴드는 주파수 대역이 겹쳐도 상관이 없어 여러 신호를 동시에, 광대역으로 쏘는 형태입니다.









※ 동기식 전송 & 비동기식 전송 더 알아보기

동기식 전송	비동기식 전송
송수신 측 간에 타이밍을 일치	문자의 앞 뒤에 시작 비트와 정지 비트를 첨부
문자열을 한 묶음으로 만들어 일시에 전송	한 번에 한 문자씩 전송
바이트 단위 전송	비트 단위 전송
고속	저속
