프로젝트 일정 계획

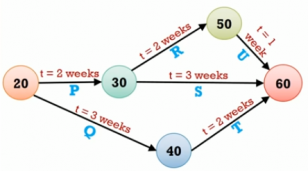

PERT란 'Program Evaluation and Review Technique'의 약자로, 번역하면 '프로그램 평가 및 검토 기술'입니다. 전체 작업의 상호 관계를 표시하는 네트워크로서, 개발 경험이 없어 소요 기간 예측이 어려운 프로젝트 일정 계획에 사용합니다. 간선에는 낙관치, 기대치, 비관치를 표시합니다. PERT는 다음과 같이 생겼습니다.











CPM은 'Critical Path Method' 즉 '임계 경로 기법'의 약자입니다. 작업들을 나열한 후 필요한 소요 기간을 예측하는데 사용하는 기법입니다. 간선에는 작업 사이의 전후 의존 관계를 나타냅니다. 임계 경로는 최장 경로를 의미합니다. CPM은 다음과 같이 생겼습니다.



- 원형 노드 : 각각의 작업

- 박스 노드 : 이정표









간트 차트는 프로젝트의 작업 일정을 막대 도표를 이용하여 표시하는 일정표로, '시간선 차트'라고도 부릅니다. 간트 차트는 다음과 같이 생겼습니다.
